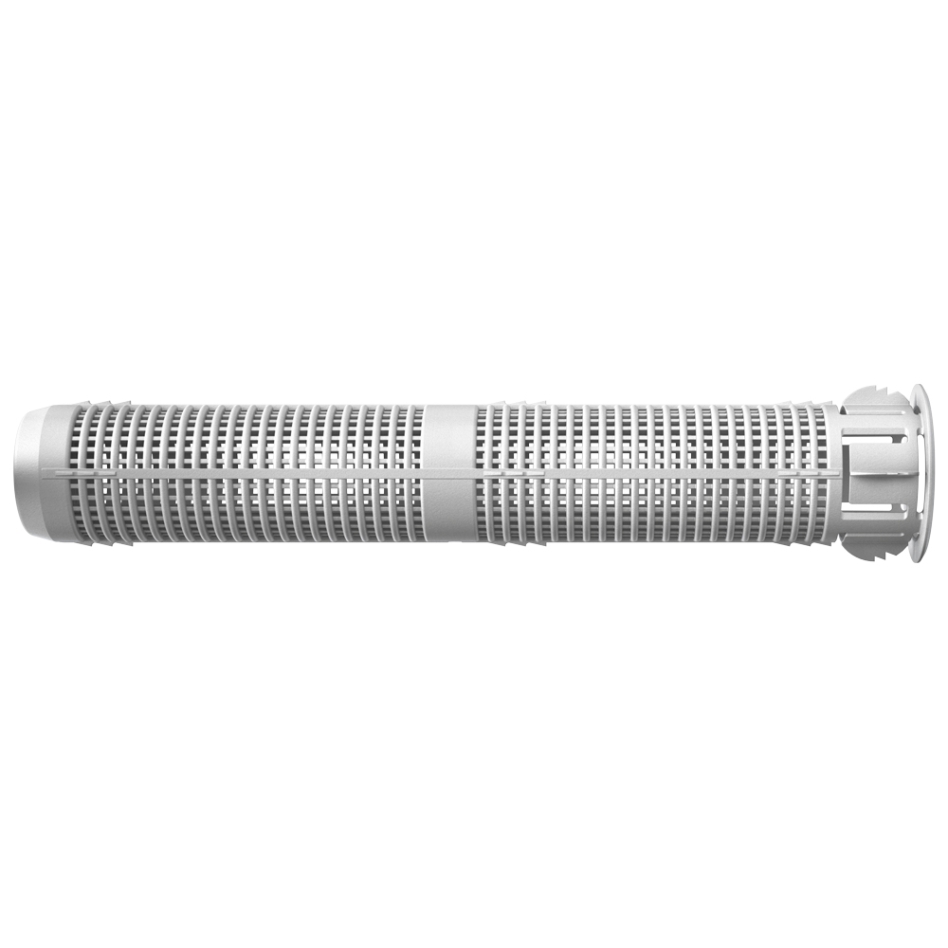

Fischer Injectiehuls kunststof FIS H 20 x 200 K 46704 20 stuks
Bijzondere kenmerken
Het veelzijdige bevestigingssysteem met injectiehulzen voor metselwerk van geperforeerde baksteen. De fischer Injectiehuls FIS H K kunststof is de systeemcomponent bij uitstek voor het gebruik met de fischer Injectiemortel in metselwerk van geperforeerde baksteen. Daarvoor wordt de injectiehuls in het boorgat gestoken en vanaf de bodem van de injectiehuls met mortel gevuld. Bij het plaatsen van de ankerstang of het inslaganker met binnendraad wordt de mortel door de roosterstructuur gedrukt en zich passend met de geperforeerde baksteen verbindt. Daardoor wordt de belasting overgedragen aan het bouwmateriaal. Met behulp van de injectiehuls kunnen ook niet-dragende lagen worden overbrugd.
Voordelen
- De roosterstructuur van de injectiehuls FIS H K is afgestemd op de injectiemortel FIS V en zorgt voor een zuinig mortelverbruik bij een optimale aansluiting van de mortel op de wanden van de boorgaten.
- De centreervleugels richten het bevestigingselement ideaal in de injectiehuls uit en makten het gebruik van verschillende diameters van de draadstangen mogelijk.
- Door weerhaken houden de injectiehuls stevig in het boorgat vast en maken zo een probleemloze bovenhandse montage mogelijk.
- De geometrie van de ankerhulzen maakt het overbruggen van niet-dragende lagen voor een gemakkelijke en eenvoudige montage mogelijk. Houd a.u.b. rekening met de goedkeuringen van de betreffende injectiemortel.
Kenmerkende eigenschappen
- Rasterstructuur reduceert het mortelverbruik.
- De injectiehulzen maken een optimaal passende verbinding in geperforeerde steen mogelijk.
- De centreervleugels zetten de ankerstangen met verschillende diameters vast. Dit reduceert de complexiteit en het voorraadbeheer.
- Weerhaak: bij een bovenhandse montage vallen deze niet uit het boorgat.
- ETA-goedkeuring.
Toepassingen
- Verankeringen in geperforeerd metselwerk met Injectiemortel FIS V.
Bouwmaterialen
- Goedgekeurd voor: Geperforeerde baksteen, Holle bouwsteen van licht beton, Holle bouwsteen van beton, Geperforeerde kalkzandsteen, Volle kalkzandsteen, Volle baksteen
- Tevens geschikt voor: Geperforeerde puimsteen NoHoBo vloer Volle puimsteen en andere volle bouwstoffen
- De details (bouwmaterialen, belastingen, etc.) van de beschikbare goedkeuring zijn van toepassing.
Goedkeuring
- ETA-10/0383 ETA-10/0383 ETA-15/0263 DoP No. 0026 DoP No. 0126 DoP No. 0756-CPD-0361
Montage
- De injectiehuls FIS H K kan afhankelijk van de toepassing met de injectiemortels FIS V, FIS V HIGH SPEED, FIS V LOW SPEED worden gebruikt. De FIS P kan zonder goedkeuring worden gebruikt.
- Het systeem is in combinatie met injectiehulzen en draadstangen FIS A of inslagankers met binnenwerkse schroefdraad FIS E geschikt voor de voorsteekmontage.
- Daarvoor wordt de injectiehuls in het boorgat gestoken en vanaf de bodem van de injectiehuls met injectiemortel gevuld.
- Bij het indraaien van het bevestigingselement wordt de mortel door de roosterstructuur van de injectiehuls gedrukt en verbindt zich passend met de verankeringsondergrond. De belasting wordt passend over het gehele oppervlak afgevoerd.
Technische gegevens
- Goed-keuring
- Boorgatdiameter d0 20 [mm]
- Min. boorgatdiepte h1 210 [mm]
- Min. verankeringsdiepte hef 180 [mm]
- Passend bij FIS A M12-M16
- Mortelhoeveelheid per huls 40 [schaaldelen]
Standaard meegeleverds
- 20 stuks
